Opis
UWAGA! Dokumenty do pobrania po zalogowaniu.
PUSZKI INSTALACYJNE PRZECIWPOŻAROWE PIP-3AN POSIADAJĄ DOKUMENTY WYDANE PRZEZ CNBOP-PIB:
KRAJOWY CERTYFIKAT STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH Nr 063-UWB-0623
KRAJOWA OCENA TECHNICZNA Nr CNBOP-PIB-KOT-2019/2024/0113-3704 wydanie 1
Przeznaczenie:
Puszka instalacyjna przeciwpożarowa typu PIP-3AN/Rozgałęźna przeznaczona jest do stosowania w systemach sygnalizacji pożarowej (SSP), jako element zespołu kablowego. Charakteryzuje się prostym i kątowym (rozgałęzienie 90°) sposobem prowadzenia linii.
Zespoły kablowe zbudowane z przeciwpożarowej puszki instalacyjnej oraz kabla wraz z zamocowaniem, zapewniają utrzymanie ciągłości dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzeń służących ochronie przeciwpożarowej. Zgodnie z DIN 4102-12:1998 puszki PIP-3AN/Rozgałęźna są zaszeregowane do klasy podtrzymania funkcji elektrycznych E90.
Opis konstrukcji:
Puszka PIP-3AN/Rozgałęźna składa się z dwóch części: pokrywy oraz podstawy (kształt ośmiokąta), które są ze sobą połączone dwoma wkrętami. Puszka PIP-3AN/Rozgałęźna umożliwia łączenie i rozgałęzianie przewodów o 4 żyłach, przekrój do 4 mm2 włącznie. Posiada 3 wejścia umożliwiające wprowadzenie przewodu o średnicy 7-19 mm oraz 2 wejścia (od strony podłoża) umożliwiające wprowadzenie przewodu o maksymalnej średnicy 10 mm.
Puszka instalacyjna przeciwpożarowa PIP-3AN/Rozgałeźna wykonana jest z blachy pokrytej czerwoną farbą proszkową. W ściankach bocznych podstawy umiejscowione zostały wsuwane od góry stopniowane przepusty wykonane z tworzywa uniepalnionego. Stopniowanie pozwala na dopasowanie otworu do wymaganej średnicy kabla (7-19 mm). Do podstawy puszki mocowanych jest bezpośrednio 6 kostek ceramicznych o 2 torach prądowych (zaciskach) każda. Dostęp do wewnętrznych połączeń został ograniczony przy pomocy metalowej osłony. Pod kostkami ceramicznymi wykonane jest przetłoczenie, które ma na celu zwiększenie wytrzymałości mechanicznej puszki w trakcie pożaru, jak również wyrównanie wysokości wprowadzonego kabla z zaciskami kostek ceramicznych. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do rozgałęzienia linii (90°). W podstawie puszki znajduje się również miejsce do podłączenia uziemienia, otwory montażowe oraz przepusty z tworzywa uniepalnionego umożliwiające wprowadzenie przewodów (10 mm) od strony podłoża.
Zasada działania:
Głównym zadaniem puszek typu PIP-3AN/Rozgałęźna jest utrzymanie ciągłości dostaw energii elektrycznej lub przekazu sygnału w warunkach pożaru (zachowanie ciągłości linii).
Otwieranie:
W celu otwarcia puszki należy wykręcić wkręty znajdujące się w pokrywie (wkręty są wyposażone w specjalne podkładki gumowe, które zapobiegają ich wypadaniu z pokrywy po wykręceniu). Następnie należy rozsunąć pokrywę i podstawę.
Zamykanie:
W celu zamknięcia puszki należy dopasować do siebie podstawę i pokrywę, a następnie dokręcić wkręty.
Zalecenia montażowe:
Otwory montażowe znajdujące się w podstawie puszki umożliwiają mocowanie do ściany lub sufitu przy użyciu stalowych tulei rozporowych, śrub mocujących. Montaż przeciwpożarowych puszek instalacyjnych PIP-3AN/Rozgałęźna powinien być wykonany zgodnie z zapisami zawartymi w Krajowej Ocenie Technicznej wydanej dla wyrobu przez CNBOP-PIB.
Informacje uzupełniające:
Dostępna jest również wersja „Z bezpiecznikiem” (PIP-3AN/0,75A, PIP-3AN/1,25A), która w budowie oraz możliwościach podłączeniowych jest identyczna z puszką PIP-3AN/Rozgałęźna, różni się jedynie dodatkowymi bezpiecznikami, które umożliwiają zabezpieczenie dwóch żył.

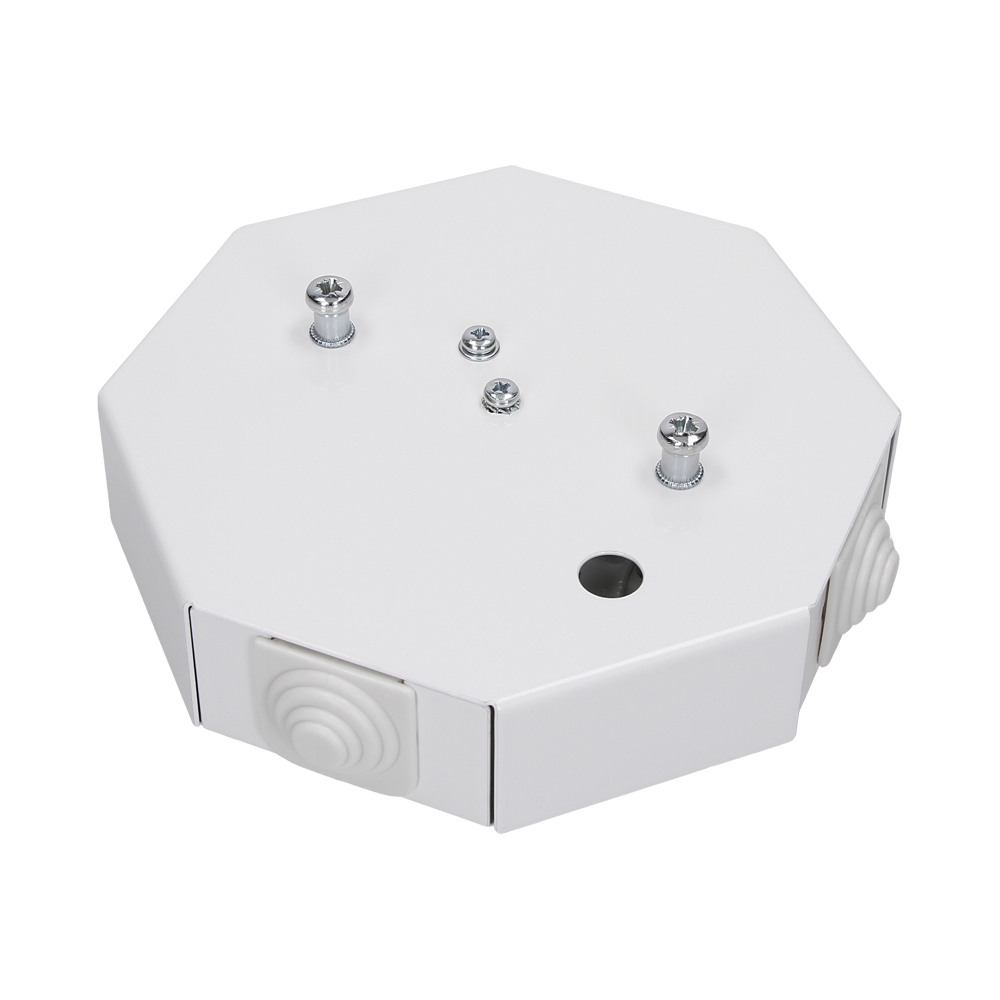

Na zamówienie istnieje możliwość wykonania puszki w kolorze białym. Możliwość i koszt wykonania są potwierdzane indywidualną ofertą na zapytanie, które powinno obejmować kolor puszki.
W razie potrzeby zakupu dodatkowych wkrętów/podkładek w celu montażu pokrywy – dostępne są dwa zestawy:
- Zestaw 1 – dla puszek PIP-1AN, PIP-2AN, PIP-2AN/Rozgałęźna/3żyły/4mm2, PIP-2AN/Przelotowa/6x4mm2, PIP-2AN/Przelotowa/9x4mm2, PIP-3AN, PIP-5A, PIP-7A
- Zestaw 2 – dla puszek PIP-2AN/Rozgałęźna/3żyły/6mm2, PIP-2AN/Przelotowa/9x6mm2
Każdy zestaw obejmuje komplet elementów do montażu pokryw na 10 sztuk puszek.
Dodatkowo istnieje możliwość osobnego zakupu przepustów.
Niedozwolone jest wykonywanie zmian w konstrukcji puszki przez osoby trzecie. Wszelkie modyfikacje skutkują utratą gwarancji producenta oraz unieważnieniem dokumentów wydanych przez CNBOP-PIB.
Szczegółowe informacje dostępne są w Dokumentacji Techniczno-Ruchowej (DTR) wyrobu.
