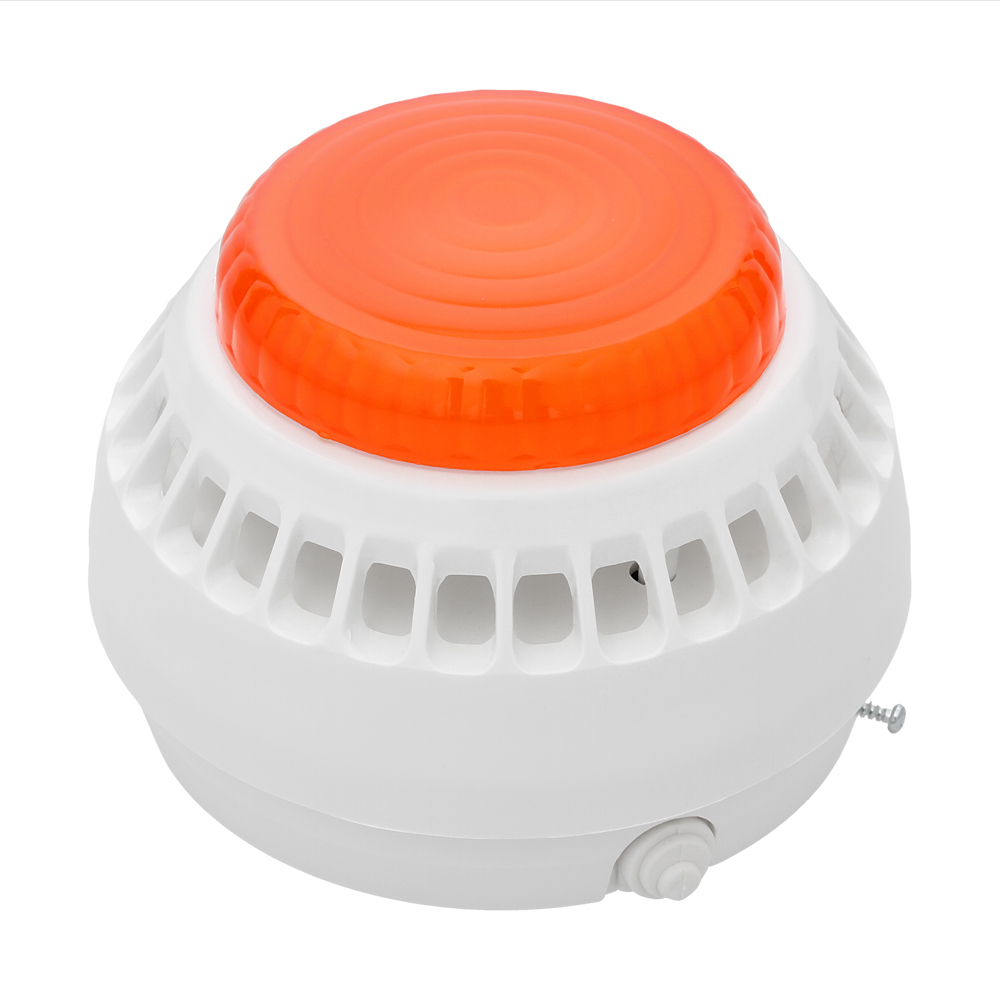

Sygnalizator akustyczno-optyczny SAO-Wd2

Sygnalizator akustyczno-optyczny SAO-Wd2 – specyfikacja

Przeznaczenie:

Sygnalizator akustyczno-optyczny SAO-Wd2 znajduje zastosowanie w sygnalizacji akustyczno-optycznej w wewnętrznych systemach SSWiN. Sygnalizator możne również stosować w instalacjach technicznych. SAO-Wd2 przeznaczony jest do stosowania wewnątrz budynków.


Opis konstrukcji:

Sygnalizator akustyczno-optyczny SAO-Wd2 składa się z dwóch części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa sztucznego. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania. Jako źródło dźwięku zastosowano przetwornik piezoceramiczny. Jako źródło światła zastosowano diody LED. Druga część – gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych.


Montaż:

Do montażu na ścianie lub obudowie maszyny/urządzenia. Do montażu używać tylko oryginalnych otworów w obudowie.


Otwieranie:

W celu otwarcia sygnalizatora należy: trzymając podstawę dokonać obrotu kloszem sygnalizatora w lewo, następnie rozsunąć klosz i podstawę.

Zamykanie:

W celu zamknięcia sygnalizatora należy dopasować do siebie znaczniki. Następnie należy złożyć sygnalizator oraz dokonać obrotu w kierunku zaznaczonym strzałką (kolejność na rysunku).

SAO-Wd2 zamykanie

Typ sygnalizatora uniwersalny
Rodzaj sygnalizatora akustyczno-optyczny
Zakres napięcia na wejściach 10..18 V
Rodzaj napięcia zasilania DC
Prąd alarmowania (Pobór prądu w stanie działania) <150 mA
Pobór mocy w stanie alarmowania <1,8 W @ 12 V DC
Temperatura robocza -10°C ÷ +55°C
Natężenie dźwięku w odległości 1m >90 dB
Barwa emitowanego światła pomarańczowa
Liczba błysków ~1 Hz
Czas pojedynczego rozbłysku ~0,45 s
Wymiary (średnica/wysokość) ø 115×76 mm
Masa ~190 g
Pole przekroju przewodu linii dozorowej/sygnałowej/zasilania  (Max. przekrój przewodu) Max. 2,5 mm2
Materiał obudowy tworzywo sztuczne
Kolor obudowy biała podstawa, biały korpus, pomarańczowy klosz
Stopień ochrony IP21C
Sposób montażu ściana/sufit
Rodzaj środowiska pracy wewnątrz budynków

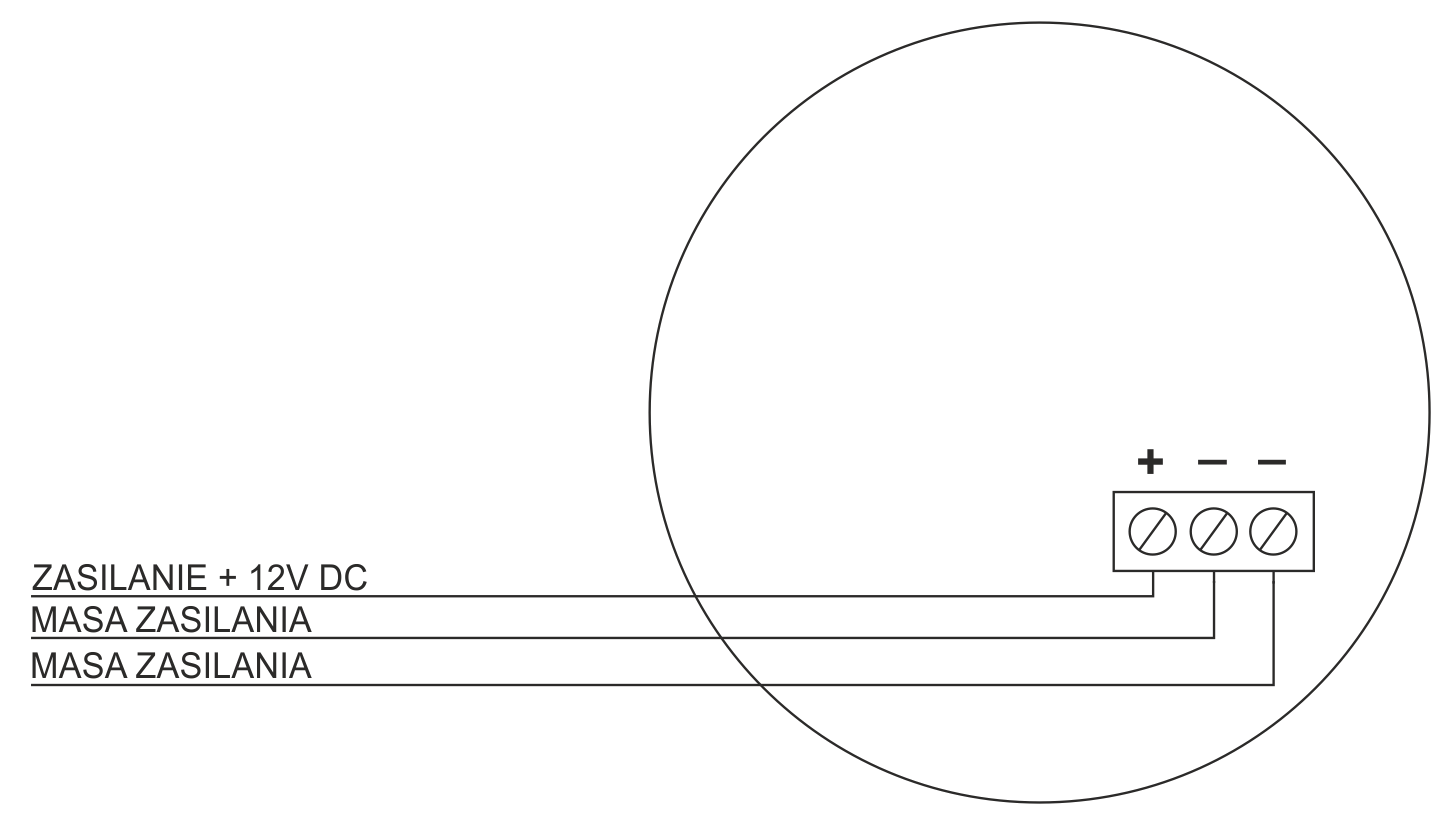

Schemat podłączenia sygnalizatora SAO-Wd2:

schemat podłączenia sygnalizatora SAO-Wd2

Sygnalizator umożliwia generowanie sygnału alarmowego akustyczno-optycznego. Generowanie sygnału odbywa się poprzez doprowadzenie napięcia zasilania do zacisków urządzenia. Pojawienie się napięcia powoduje generowanie sygnału akustycznego o natężeniu >90 dB @ 1 m oraz sygnału optycznego koloru pomarańczowego o częstotliwości około 1 Hz.
