Opis
KONIEC PRODUKCJI – dostępny do wyczerpania stanów magazynowych
Przeznaczenie
Sygnalizator akustyczny SA-A2 przeznaczony jest do sygnalizacji akustycznej w systemach automatyki przemysłowej.
Główne cechy sygnalizatora
- Regulacja natężenia dźwięku
- Funkcja stopniowego zwiększania natężenia dźwięku, zapobiegająca efektowi zaskoczenia w sytuacjach ciszy
- Możliwość tworzenia sieci sygnalizatorów pracujących synchronicznie
- Bardzo niski pobór prądu (<20 mA @ 24 V DC) przy znacznym natężeniu generowanego sygnału akustycznego (>100 dB @ 1 m)
- Cztery wzory dźwięku
| S0 |
S1 |
Wzór dźwięku |
| OFF |
OFF |
DIN 33 404 |
| OFF |
ON |
Sygnał policji |
| ON |
OFF |
ISO 8201 |
| ON |
ON |
Sygnał straży pożarnej |
Sygnalizator posiada obudowę wykonaną z tworzywa sztucznego, w której znajdują się podzespoły elektroniczne. Sygnalizator akustyczny SA-A2 ma umieszczone w swojej pokrywie złącze zasilające oraz czteropozycyjny mikroprzełącznik, za pomocą którego możliwe jest wybranie trybu pracy sygnalizatora, wzoru dźwięku, jak również włączenie lub wyłączenie opcji stopniowego narastania głośności. Dodatkowo w pokrywie sygnalizatora umieszczony jest potencjometr umożliwiający regulację głośności sygnalizatora.

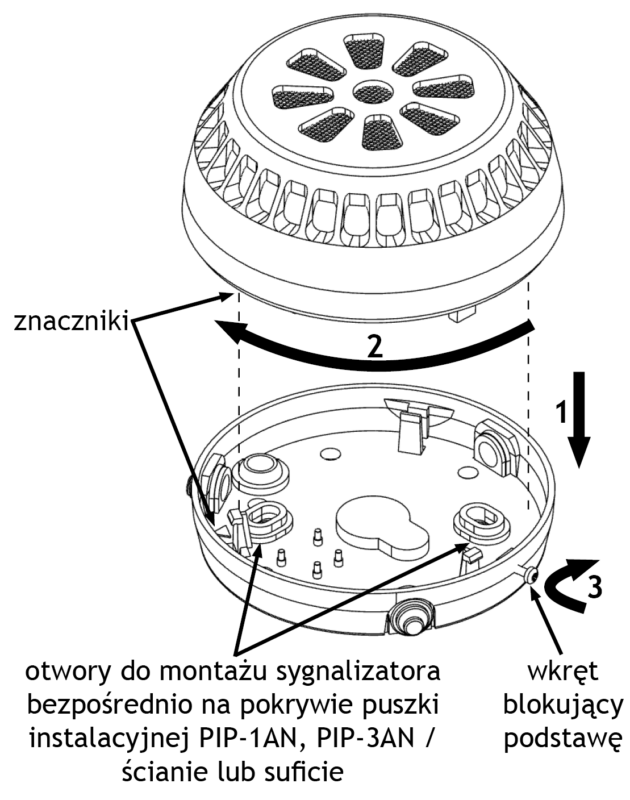

Otwieranie
W celu otwarcia sygnalizatora należy: trzymając podstawę dokonać obrotu koszem sygnalizatora w lewo, następnie rozsunąć kosz i podstawę.
Zamykanie
W celu zamknięcia sygnalizatora należy dopasować do siebie znaczniki, następnie złożyć sygnalizator oraz dokonać obrotu w kierunku zaznaczonym strzałką (kolejność na rysunku ).
kliknij, aby powiększyć
Dodatkowe
Schemat podłączenia
kliknij, aby powiększyć
| VR |
ON – opcja włączona |
OFF – opcja wyłączona |
| M/S |
ON – tryb Master |
OFF – tryb Slave |
| Nr pozycji |
Nazwa |
Funkcja |
| 1 |
M/S |
wybór trybu pracy Master/Slave |
| 2 |
S0 |
wybór wzoru dźwięku |
| 3 |
S1 |
wybór wzoru dźwięku |
| 4 |
VR |
włączenie/wyłączenie opcji stopniowego narastania głośności |
Sieć sygnalizatorów SA-A2
Sygnalizator akustyczny SA-A2 umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie.
Synchronizacja sygnalizatorów odbywa się z wykorzystaniem dodatkowej linii (zacisk S sygnalizatora). Podczas tworzenia sieci pracujących synchronicznie, należy pamiętać o prawidłowej konfiguracji trybu pracy sygnalizatorów (tylko jeden master, pozostałe sygnalizatory w trybie slave).
W przypadku, gdy wystąpi awaria linii synchronizacyjnej (np. zerwanie linii), sygnalizatory zaczynają pracować niezależnie.
Wymiary
kliknij, aby powiększyć
