Opis
Przeznaczenie

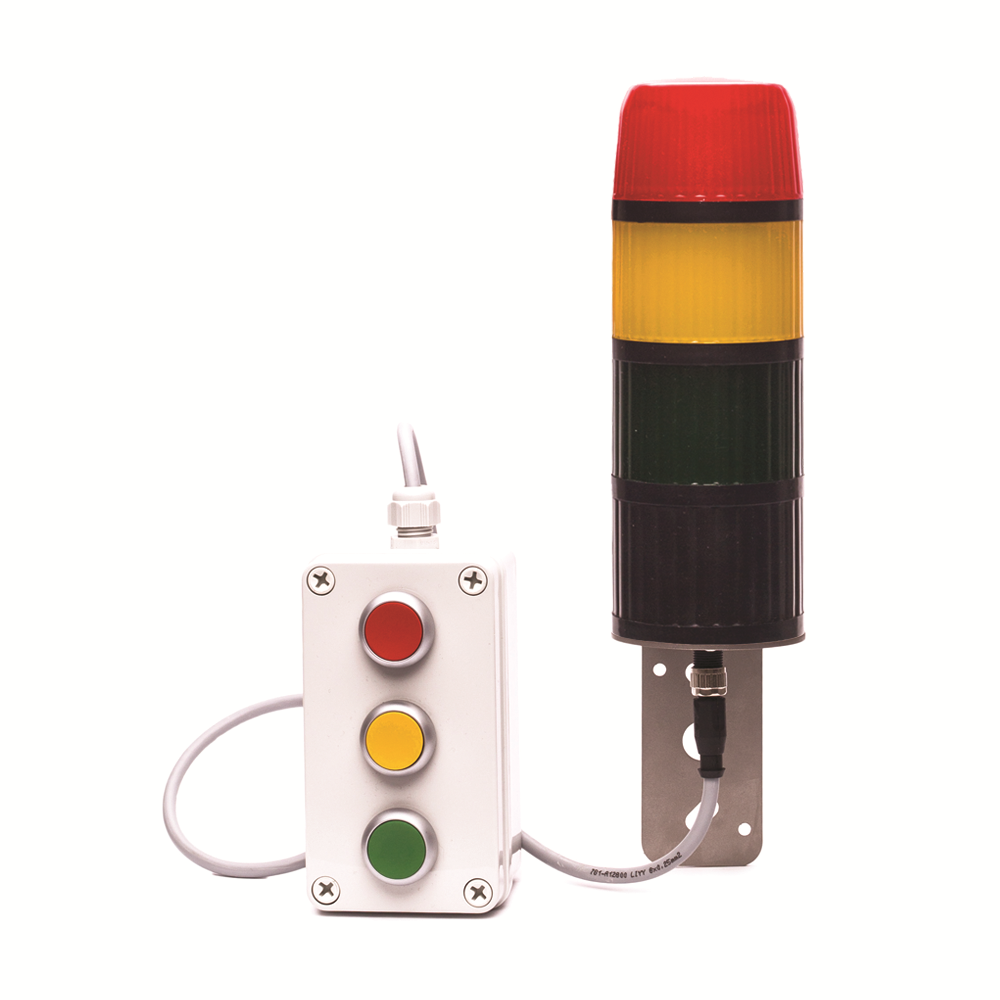

Wieża sygnalizacyjna TS-Ad jest sygnalizatorem przeznaczonym do stosowania w układach automatyki, którego zadaniem jest generowanie sygnałów optycznych lub akustyczno-optycznych. Wyrób ten kieruje się przede wszystkim do sektora automatyki przemysłowej – do sygnalizowania stanu pracy maszyn.
Opis konstrukcji
Wieża sygnalizacyjna TS-Ad jest zmodyfikowaną odmianą wieży WS-Ad. Modyfikacja polega na zmianie sposobu sterowania wejściami wyzwalania sygnału alarmowego. W odróżnieniu od wież WS-Ad użytkownik może sterować wejściami w standardzie PNP lub NPN w zależności od dostępnego układu sterowania. Sygnalizator posiada w swojej strukturze wejścia sterujące dla każdego koloru sygnału optycznego, sygnału dźwiękowego oraz zacisk COM. Zacisk COM może być podłączony zarówno do napięcia zasilania (sterowanie w standardzie NPN), jak i do masy zasilania (sterowanie w standardzie PNP). W zależności od wybranego trybu sterowania, generowanie sygnału alarmowego odbywa się poprzez podłączenie wejścia sterującego do +24 V DC (dla trybu PNP) lub do GND (dla trybu NPN). Sygnał alarmowy jest aktywny tak długo, jak długo wejście sterujące pozostaje aktywne.
Wieża sygnalizacyjna TS-Ad składa się z obudowy z tworzywa sztucznego, układu elektronicznego, układu optycznego opartego na diodach LED, elementu mocującego do podłoża. Część optyczna urządzenia wykonano w technologii rozpraszającej światło, co umożliwia uzyskanie równomiernego oświetlenia całej powierzchni klosza.
Wieżę TS-Ad produkuje się w wersji z dwoma lub trzema sygnałami optycznymi. Wersje fabrycznie montuje się w ustalonej kolejności (patrząc od góry):
- wersja dwukolorowa – czerwony/zielony

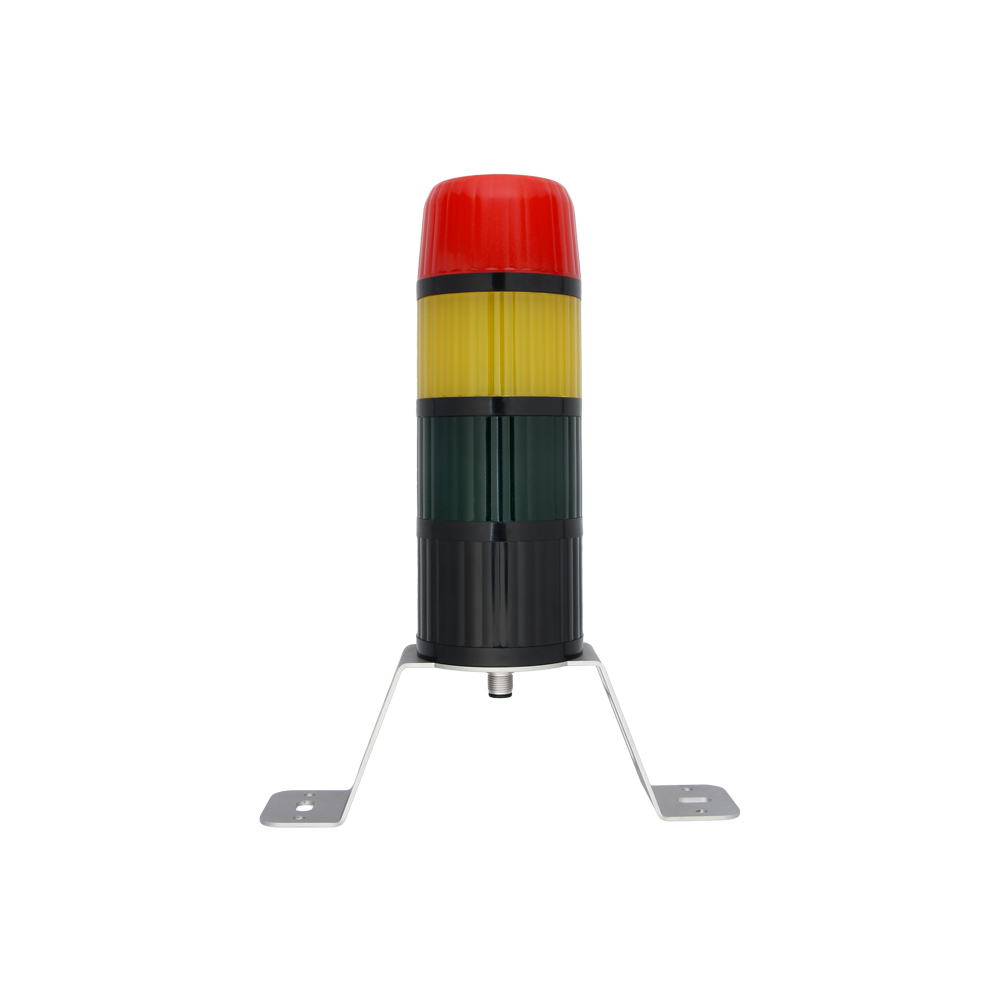

- wersja trójkolorowa – czerwony/żółty/zielony

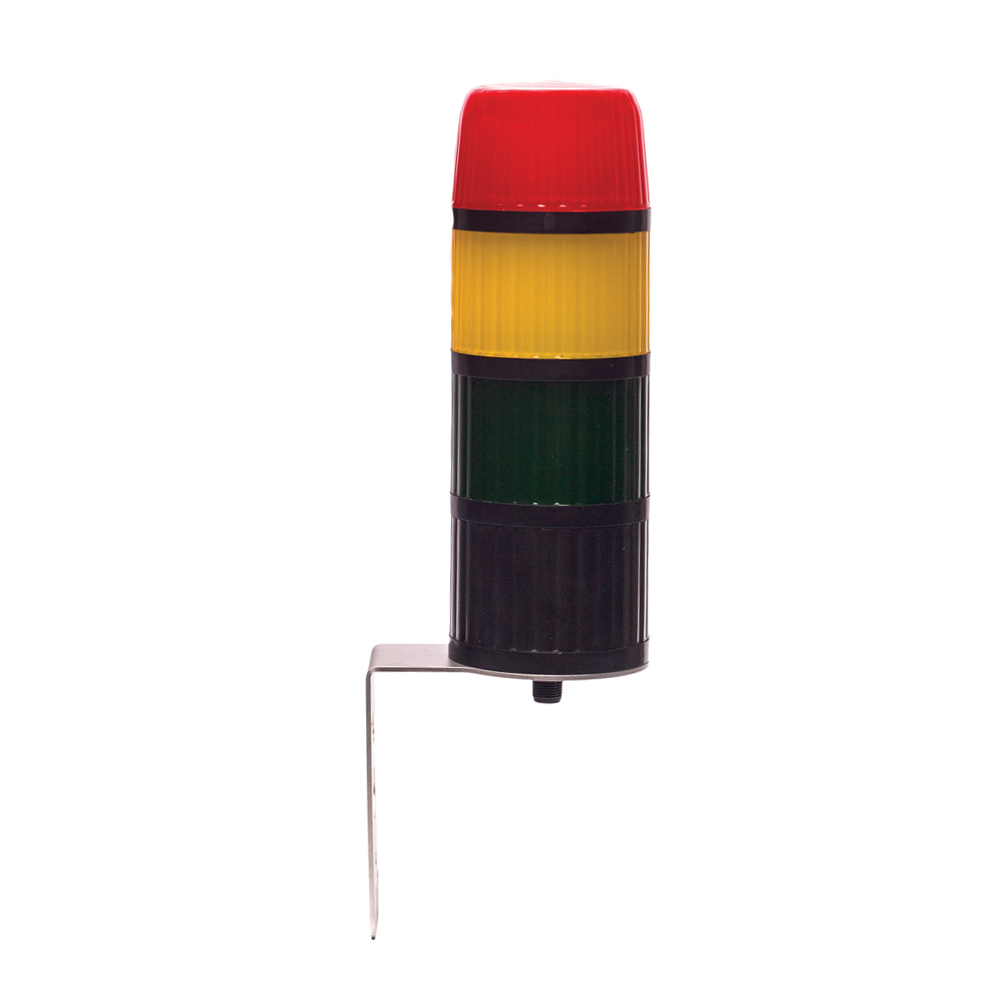

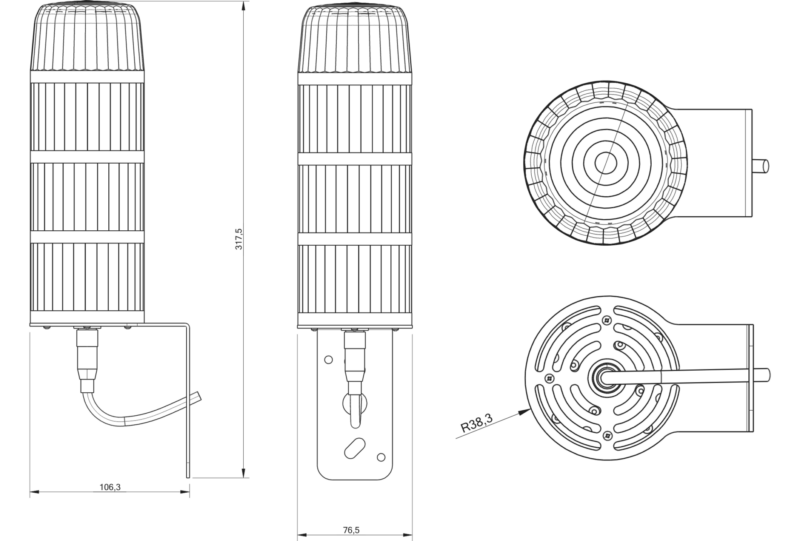

Użytkownik nie ma możliwości zamiany kolejności kolorów. Wieżę wykonuje się z mocowaniem z blachy ze stali KO (proste i kątowe ze złączem przemysłowym M12). Opcjonalnie urządzenie można wyposażyć w moduł dźwiękowy umożliwiający generowanie sygnału alarmowego akustycznego.
Montaż

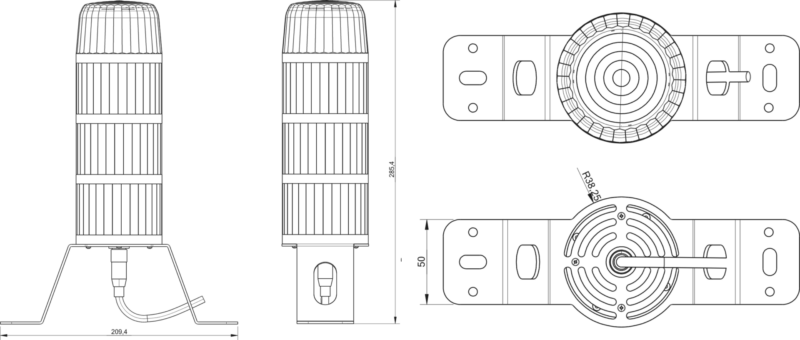

Do powierzchni płaskich za pomocą mocowania prostego lub kątowego.
Dodatkowe
Schemat podłączenia

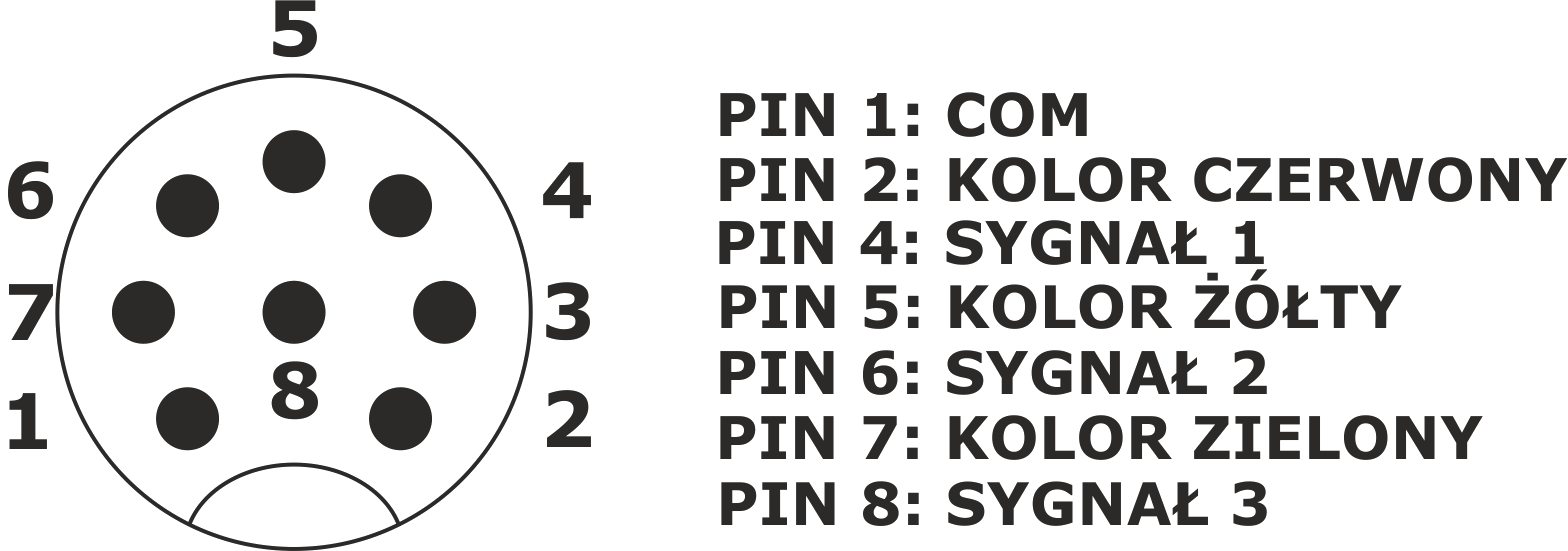

Opis M12
Dostępne wersje
Wieża sygnalizacyjna wykonywana jest w kilku wersjach, uzależnionych od klienta. Poszczególne wersje różnią się liczbą segmentów wieży (liczbą kolorów) oraz obecnością modułu dźwiękowego, a także mocowaniem: proste lub kątowe.
W zależności od wymagań klienta kolumna może być wykonana w wersji:
- trzy kolory (czerwony, żółty, zielony) + moduł dźwiękowy (3 syreny)
- dwa kolory (czerwony, zielony) + moduł dźwiękowy (2 syreny)
- trzy kolory (czerwony, żółty, zielony)
- dwa kolory (czerwony, zielony)
