Opis
Przeznaczenie

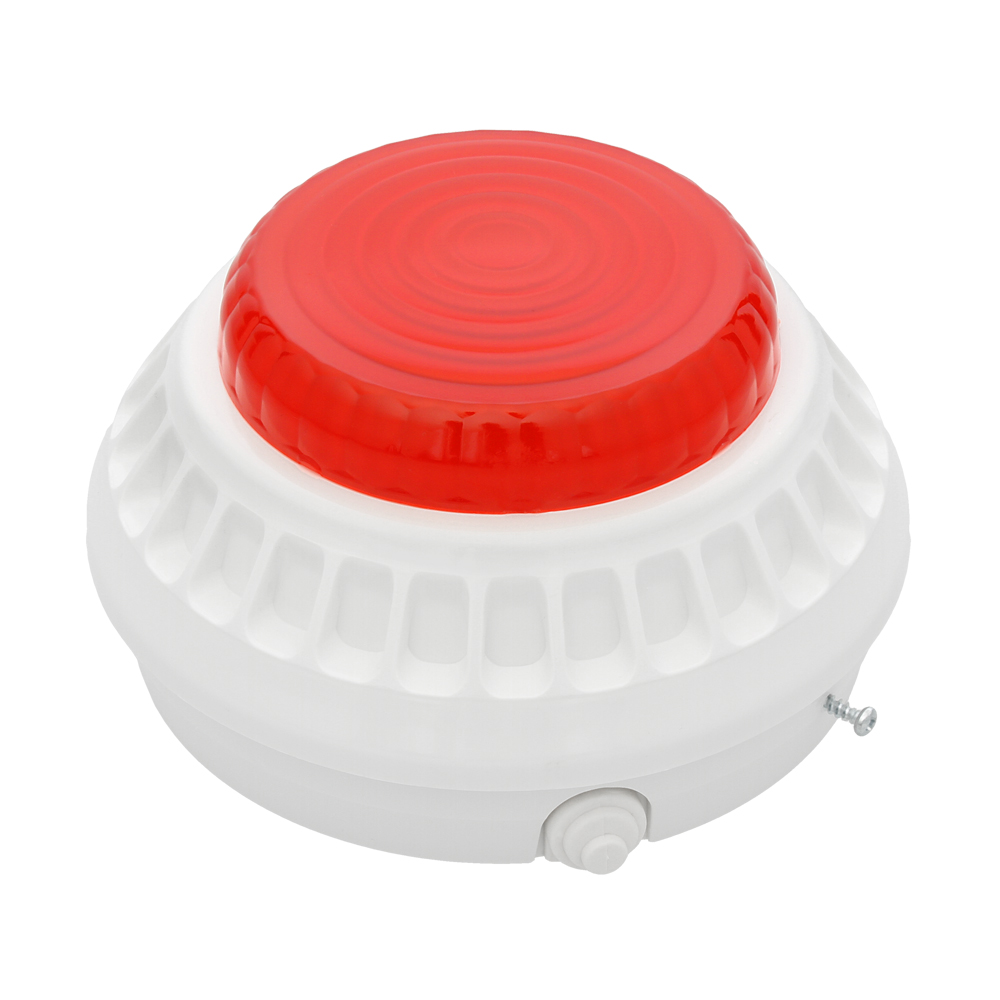

Sygnalizator optyczny SO-Wd11 sygnalizuje zespołem diod LED wystąpienie zagrożenia w wewnętrznych systemach sygnalizacji włamania.
Opis konstrukcji
Sygnalizator optyczny SO-Wd11 składa się z dwóch podstawowych części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa sztucznego. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i piny umożliwiające wybranie jednej z trzech różnych częstotliwości błysków oraz możliwość włączenia światła ciągłego. Druga część – gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych.
Otwieranie
W celu otwarcia sygnalizatora należy: trzymając podstawę dokonać obrotu kloszem sygnalizatora w lewo, następnie rozsunąć klosz i podstawę.
Zamykanie

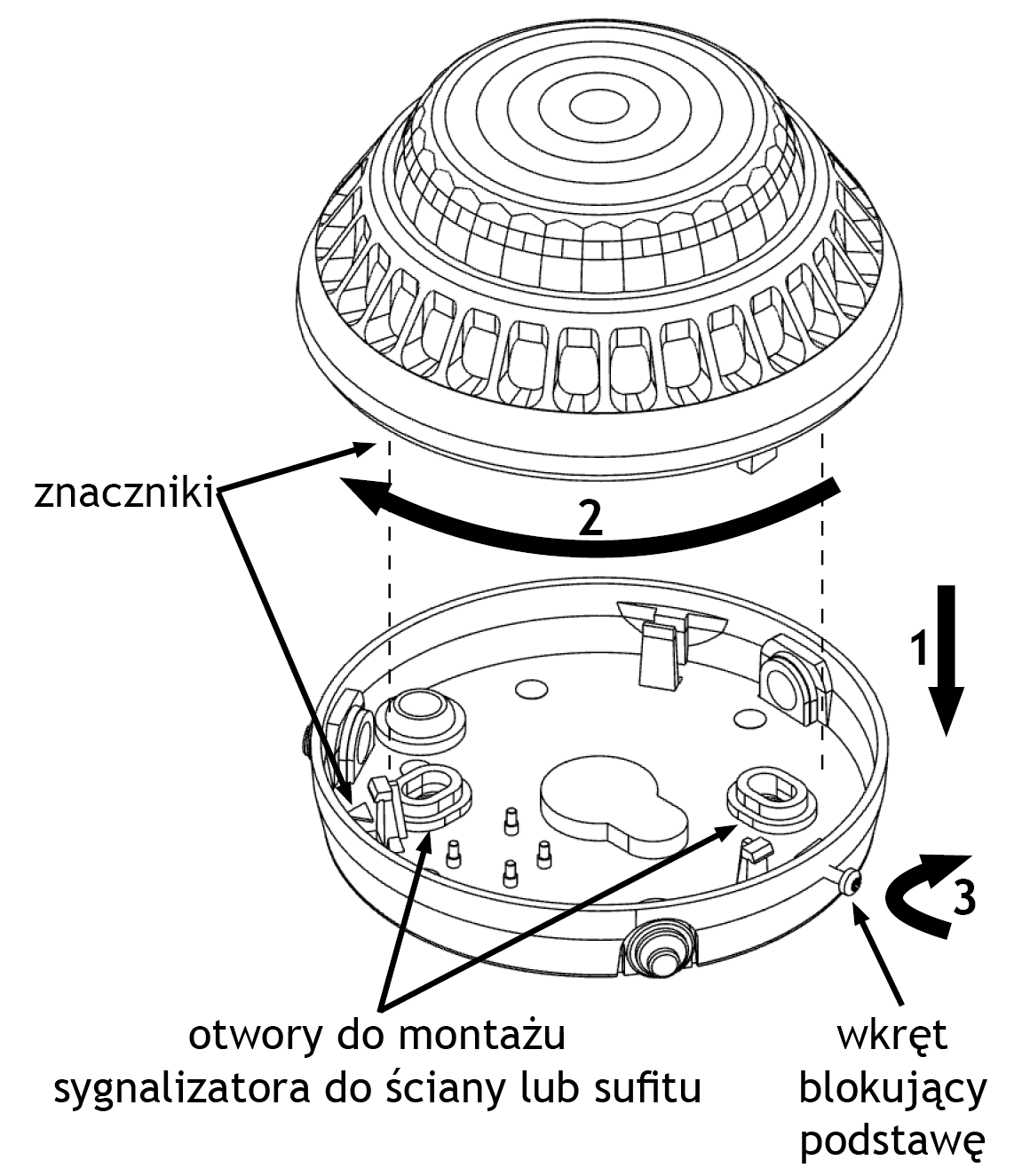

W celu zamknięcia sygnalizatora należy dopasować do siebie znaczniki. Następnie należy złożyć sygnalizator oraz dokonać obrotu w kierunku zaznaczonym strzałką (kolejność na rysunku).
kliknij, aby powiększyć
UWAGA! Klosz sygnalizatora SO-Wd11 dostępny jest w kolorach czerwonym bądź pomarańczowym (wg życzenia klienta). Przy składaniu zamówienia proszę określić pożądany kolor, oznaczając odpowiednio: SO-Wd11/C – klosz czerwony, SO-Wd11/P – klosz pomarańczowy.
Dodatkowe
Schemat połączeń sygnalizatora SO-Wd11
kliknij, aby powiększyć
Zwora w położeniu:
Ciągłe: światło ciągłe
0,25s: częstotliwość błysków 4 Hz
1s: częstotliwość błysków 1 Hz
2s: częstotliwość błysków 0,5 Hz
