Opis
Przeznaczenie
Sygnalizator optyczny SO-Wd12 sygnalizuje zespołem diod LED wystąpienie zagrożenia w wewnętrznych systemach sygnalizacji włamania.
Opis konstrukcji
Sygnalizator optyczny SO-Wd12 składa się z dwóch podstawowych części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa sztucznego. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i przełączniki umożliwiające wybór jednego z piętnastu różnych efektów świetlnych oraz możliwość włączenia światła ciągłego. Druga część – gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych.
Otwieranie
W celu otwarcia sygnalizatora należy: trzymając podstawę dokonać obrotu kloszem sygnalizatora w lewo, następnie rozsunąć klosz i podstawę.
Zamykanie
W celu zamknięcia sygnalizatora należy dopasować do siebie znaczniki. Następnie należy złożyć sygnalizator oraz dokonać obrotu w kierunku zaznaczonym strzałką (kolejność na rysunku).
kliknij, aby powiększyć

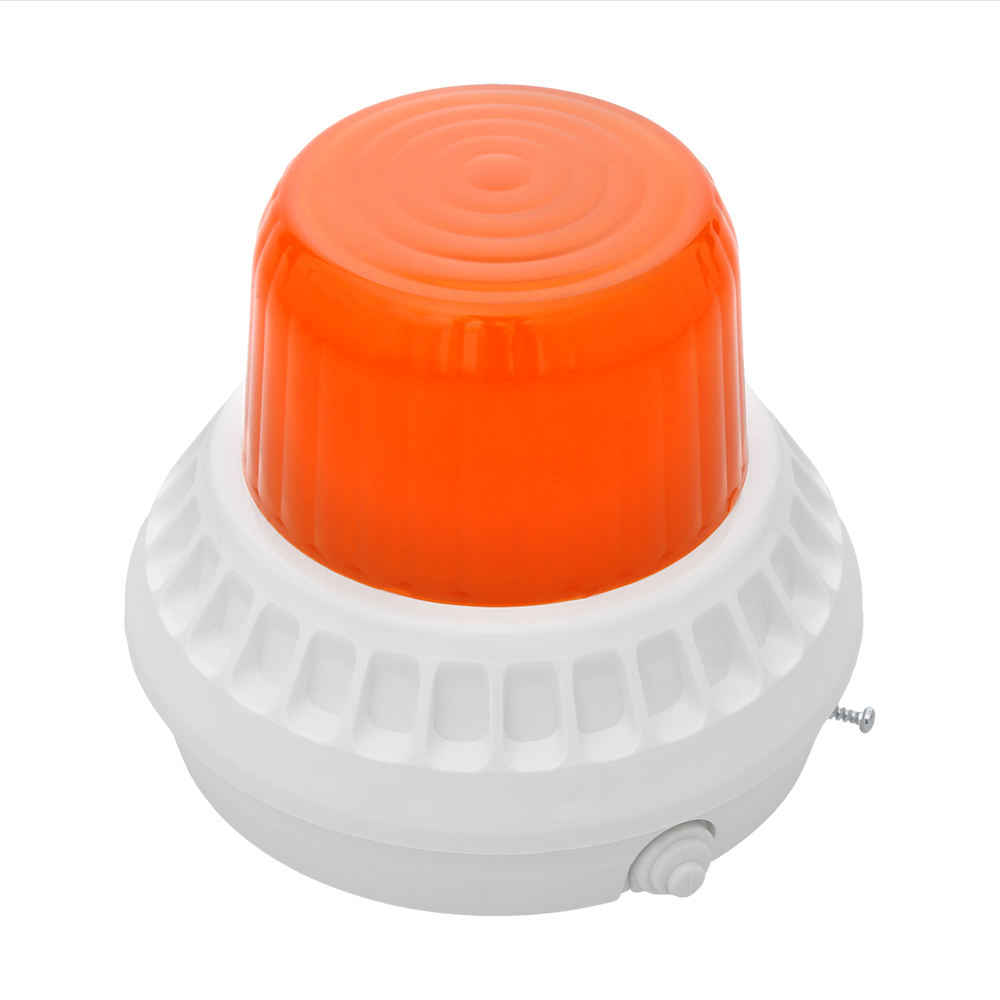

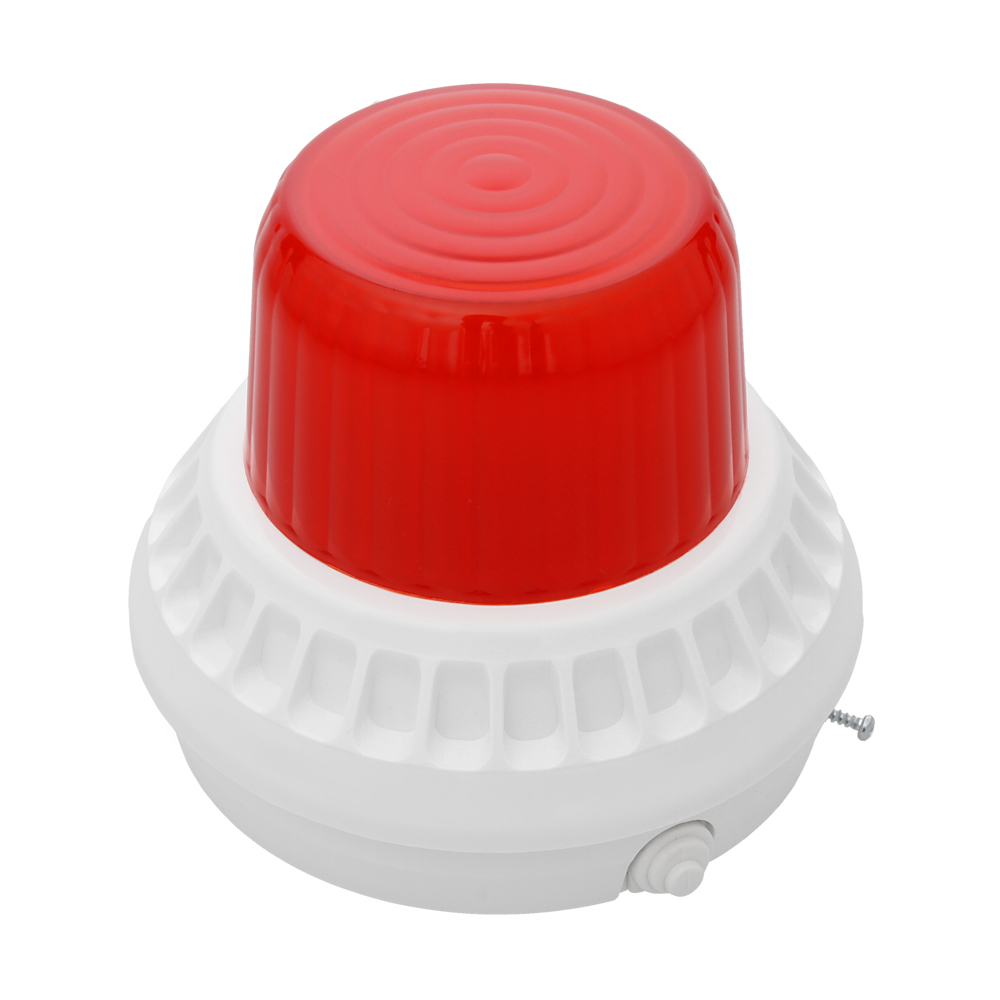

UWAGA! Klosz sygnalizatora SO-Wd12 dostępny jest w kolorach czerwonym bądź pomarańczowym (wg życzenia klienta). Przy składaniu zamówienia proszę określić pożądany kolor, oznaczając odpowiednio: SO-Wd12/C – klosz czerwony, SO-Wd12/P – klosz pomarańczowy.
Dodatkowe
Schemat połączeń sygnalizatora SO-Wd12
kliknij, aby powiększyć
| Nr. |
Opis |
1234 |
| 1 |
Światło ciągłe |
1111 |
| 2 |
Sygnalizacja przerywana (okres 1 s) |
1110 |
| 3 |
Sygnalizacja przerywana (okres 0,5 s) |
1101 |
| 4 |
Sygnalizacja przerywana (okres 0,25 s) |
1100 |
| 5 |
Sygnalizacja błyskowa (stroboskop) |
1011 |
| 6 |
Sygnalizacja obrotowa (kogut) |
1010 |
| 7 |
Sygnalizacja obrotowa, przerywana |
1001 |
| 8 |
Sygnalizacja obrotowa, uzupełniana |
1000 |
| 9 |
Sygnalizacja krzyżowa |
0111 |
| 10 |
Sygnalizacja sekwencyjna (3x sygnalizacja przerywana + 4x sygnalizacja obrotowa) |
0110 |
| 11 |
Sygnalizacja sekwencyjna (5x sygnalizacja obrotowa + sygnalizacja błyskowa) |
0101 |
| 12 |
Sygnalizacja narastająca |
0100 |
| 13 |
Sygnalizacja narastająco-malejąca |
0011 |
| 14 |
Sygnalizacja błyskowa oraz narastająca |
0010 |
| 15 |
Sygnalizacja pseudolosowa |
0001 |
| 16 |
Program demonstracyjny |
0000 |
WIDEO przedstawiające program demonstracyjny
