Opis
Przeznaczenie
Sygnalizator SG-Wgw2 jest uniwersalnym, programowalnym, wewnętrznym sygnalizatorem akustycznym z możliwością wgrania własnego komunikatu słownego. Może być stosowany w wielu obszarach wymagających niestandardowego wzoru dźwięku (sekwencji alarmowej) np.:
- systemach sygnalizacji włamania,
- systemach automatyki,
- obiektach technicznych,
- sklepach (sygnalizator zapowiadający wyzwalany np. detektorem ruchu).
Opis konstrukcji

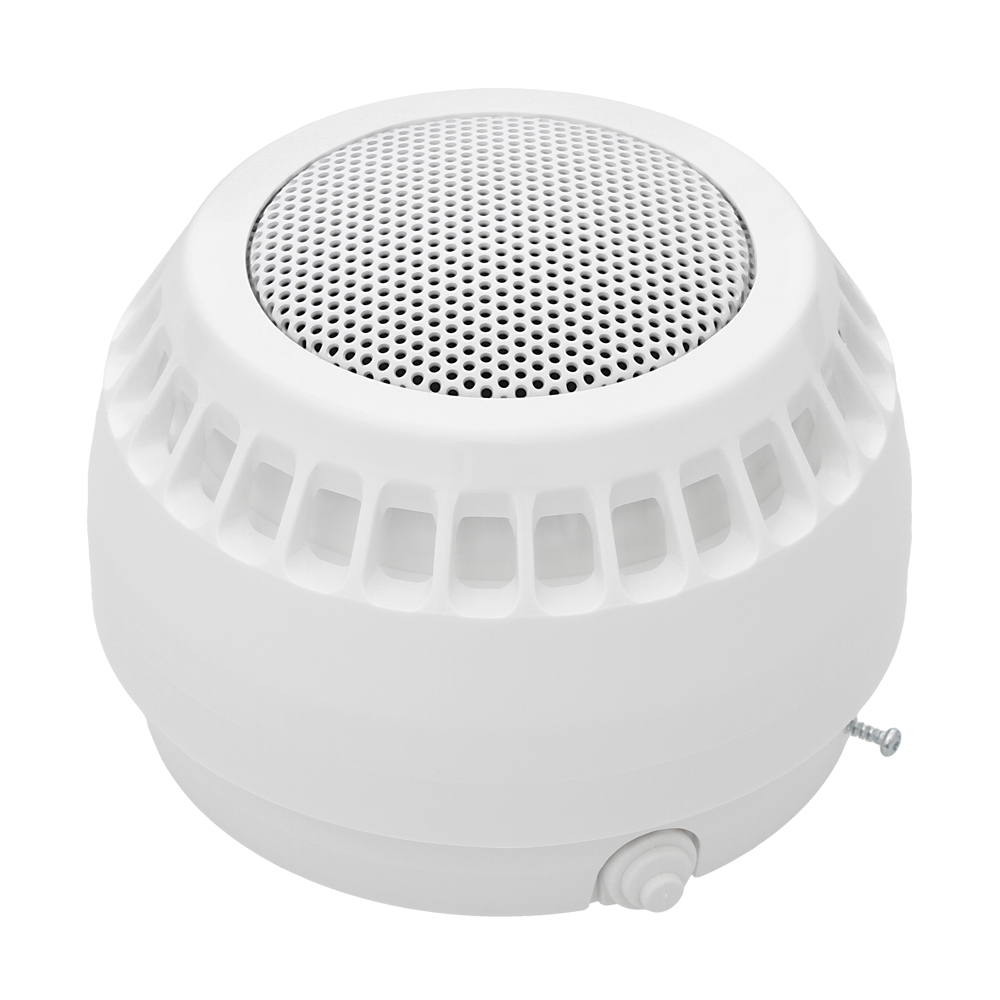

Sygnalizator SG-Wgw2 składa się z dwóch części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa sztucznego. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania, synchronizacji, potencjometr oraz gniazdo microUSB. Druga część – podstawa jest elementem mocującym sygnalizator do sufitu lub ściany.
Sygnalizator odtwarza pliki *.mp3. Wybór odtwarzanego pliku polega na podaniu zasilania na odpowiednie złącza sygnalizatora (+1, +2, TRIG), albo w zależności od trybu pracy komunikaty odtwarzane są sekwencyjnie lub w kolejności losowej. Pliki z komunikatami do odtworzenia zawsze muszą nosić nazwy K1.mp3, K2.mp3 … K6.mp3. Jeśli plik konfiguracyjny nie zawiera opisu sekwencji dla danego stanu wejść, sygnalizator podejmie próbę odtworzenia pliku *.mp3, którego nazwa odpowiada wybranemu stanowi wejść. Jeśli sekwencja została zdefiniowana rozpocznie się odtwarzanie zgodnie z opisem zawartym w pliku konfiguracyjnym.
Sygnalizator głosowy SG-Wgw2 oferuje użytkownikowi możliwość odtwarzania do sześciu komunikatów słownych (w zależności od konfiguracji) wraz z akustycznym sygnałem ostrzegawczym (1 z 33 wzorów). Programowanie sekwencji odbywa się niezależnie. Użytkownik ma możliwość zdefiniowania: wzoru akustycznego sygnału ostrzegawczego, pauzy 1, komunikatu głosowego, pauzy 2.
Dodatkowo użytkownik ma do dyspozycji wejście TRIG (aktywne po podaniu napięcia zasilania). W zależności od konfiguracji może ono pracować jako wejście: wyzwalające komunikat, wyciszające komunikat lub dodatkowe wejście adresowe. W przypadku liczby komunikatów od 1 do 3 wejście TRIG może pracować jako wejście wyzwalające lub wyciszające, natomiast w przypadku sześciu komunikatów wejście TRIG pracuje jako dodatkowe wejście adresowe. Wykorzystanie wejścia TRIG jako wejścia wyciszającego, stan aktywny na wejściu (chwilowe lub ciągłe zwarcie do napięcia zasilania) wycisza sygnalizator, jak również całą sieć podłączoną do niego.
Oznaczenia / odmiany
Sygnalizator SG-Wgw2 występuje również w odmianie SG-Wgw2 IP65 ze wzmocnioną obudową o stopniu ochrony IP65 oraz odporności mechanicznej IK07.
Otwieranie
W celu otwarcia sygnalizatora należy: wykręcić wkręt blokujący podstawę, trzymając podstawę dokonać obrotu koszem sygnalizatora w lewo, następnie rozsunąć kosz i podstawę.
Zamykanie
W celu zamknięcia sygnalizatora należy dopasować do siebie znaczniki, następnie złożyć sygnalizator oraz dokonać obrotu w kierunku zaznaczonym strzałką (kolejność na rysunku). Po zamknięciu, zablokować podstawę poprzez dokręcenie wkrętu blokującego.
kliknij, aby powiększyć
Zalecenia montażowe
Wszystkie prace montażowe należy wykonywać zgodnie z zasadami BHP.
Dane techniczne
| Typ sygnalizatora |
– |
głosowy |
| Napięcie zasilania |
V DC |
10,5-32,5 |
| Pobór prądu w stanie spoczynku |
mA |
<60** |
| Pobór prądu w stanie alarmowania |
mA |
<240* |
| Pobór mocy w stanie alarmowania |
W |
<5,76* |
| Poziom dźwięku |
dB |
>90* |
| Kategoria obszaru pokrycia |
– |
nie dotyczy |
| Typ środowiskowy |
– |
wewnętrzny |
| Temperatura pracy |
°C |
-10 ÷ +55 |
| Stopień ochrony (kod IP) |
– |
IP31C |
| Stopień ochrony (kod IK) |
– |
nie dotyczy |
| Max. przekrój przewodu |
mm2 |
≤2,5 |
| Wymiary |
mm |
Ø 114×76 |
| Masa |
g |
~335 |
* dotyczy Uz=24V DC, f=1kHz sinus
**dotyczy Uz=8V DC
Dodatkowe
Sterowanie
Podłączenie napięcia zasilania na odpowiednie zaciski wyzwala generowanie sekwencji alarmowej zgodnie z zaprogramowanymi ustawieniami.
kliknij, aby powiększyć
UWAGA! Sposób działania sygnalizatora zależy od wybranego trybu pracy!
Synchronizacja
Sygnalizatory typu SG-Wgw2 mogą pracować w sieci. Urządzenia, które mają być ze sobą zsynchronizowane powinny być połączone dodatkowymi żyłami oznaczonymi jako SA i SB. Tylko jeden sygnalizator w sieci powinien być ustawiony jako MASTER, pozostałe jako SLAVE. Na początku i końcu linii należy stosować rezystory o wartości 120 Ω włączone równolegle pomiędzy zaciski SA i SB.
kliknij, aby powiększyć
Fabrycznie wgrane komunikaty
Urządzenie fabrycznie w pamięci posiada wgranych 6 komunikatów o następujących treściach:
Komunikat 1
UWAGA! Intruz w magazynie! WARNING! Intruder in the warehouse! ACHTUNG! Eindringling im Lager!
Komunikat 2
UWAGA! Strefa bezpieczeństwa została naruszona!
Komunikat 3
Naruszyłeś strefę bezpieczeństwa! Niezwłocznie opuść zabezpieczany obszar!
Komunikat 4
UWAGA! Zgłoszony został napad na strażnika!
Komunikat 5
Test systemu antywłamaniowego. Proszę ignorować kolejne komunikaty.
Komunikat 6
Koniec testu systemu antywłamaniowego. Kolejne komunikaty proszę traktować poważnie.
Programowanie
Do programowania zalecane jest wykorzystanie Kabla USB do sygnalizatorów.
Po podłączeniu do komputera urządzenie wykrywane jest jako standardowa pamięć USB. Aby możliwa była komunikacja z komputerem zasilanie zewnętrzne nie może być dostarczane do sygnalizatora. W przypadku jeśli USB jest już podłączone i zostanie podane zasilanie z zewnątrz sygnalizator pozostaje w trybie USB, w przeciwnym przypadku (podłączone zasilanie zewnętrzne, a następnie dołączenie USB) urządzenie nie zostanie wykryte przez komputer, nie przerwie również bieżącego procesu sygnalizacyjnego.
Sygnalizator SG-Wgw2 może pracować w jednym z pięciu trybów:
- sygnalizator z sześcioma komunikatami (Mode:ADDR)
- sygnalizator z możliwością wyciszania WSD (Mode:WSD)
- sygnalizator z wyzwoleniem TRIG (Mode:TRIG)
- sygnalizator zapowiadający z kolejką komunikatów (Mode:QUEUE)
- sygnalizator zapowiadający z losowaniem komunikatów (Mode:RANDOM)
W zależności od wybranego trybu pracy zmienia się sposób sterowania sygnalizatorem.
kliknij, aby powiększyć
W celu skonfigurowania sekwencji (czyli odtwarzania alarmu, następnie komunikatu wraz z określonymi pauzami) w pliku konfiguracyjnym należy umieścić linię zawierającą definicję sekwencji o następującym formacie:
SEQ:#n. A:#a. C:#c. K:#k. P1:#p. P2:#q
- #n- numer sekwencji, od 1 do 6
- #a- numer alarmu, od 0 do 32
- #c- ilość cykli alarmu, 0 wartość niedozwolona
- #k- numer komunikatu w sekwencji 1 do 6 (pliki K1.mp3 .. K6.mp3)
- #p- czas trwania pauzy między alarmem a komunikatem (*100 ms)
- #q- czas pomiędzy kolejnymi odtworzeniami sekwencji (*100 ms)
Przykład: seq:2. A:9. c:2. k:2. p1:10. p2:20 oznacza: sekwencja 2: alarm nr 9 odtworzony zostanie 2x, następnie pauza 1s (10*100ms), potem komunikat nr 2, pauza między sekwencjami 2 s.
UWAGA! Jeśli jako numer komunikatu zostanie wybrane 0 (zero), utworzona zostanie sekwencja niezawierająca komunikatu jedynie sam alarm i pauzy.
UWAGA!
Wszystkie dostępne polecenia oraz dokładny opis programowania zawarte są w dokumentacji techniczno-ruchowej wyrobu (DTR), którą można pobrać w
Strefie Klienta
