Sygnalizator optyczny SO-Pd12 sygnalizuje zespołem diod LED wystąpienie zagrożenia wewnątrz budynków. Sygnalizator składa się z dwóch podstawowych części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa sztucznego.

Produkty współpracujące:

Opis

Przeznaczenie

Sygnalizator optyczny SO-Pd12 sygnalizuje zespołem diod LED wystąpienie zagrożenia wewnątrz budynków.

Opis konstrukcji

Sygnalizator składa się z dwóch podstawowych części, z których pierwsza jest właściwym sygnalizatorem w obudowie wykonanej z tworzywa sztucznego. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i przełączniki umożliwiające wybór jednego z piętnastu różnych efektów świetlnych lub światła ciągłego. Druga część – gniazdo jest elementem mocującym sygnalizator do sufitu lub ściany przy pomocy dwóch wkrętów i kołków rozporowych lub poprzez puszkę PIP-3AN.

Otwieranie

W celu otwarcia sygnalizatora należy: trzymając podstawę dokonać obrotu kloszem sygnalizatora w lewo, następnie rozsunąć klosz i podstawę.

Zamykanie

W celu zamknięcia sygnalizatora należy dopasować do siebie znaczniki. Następnie należy złożyć sygnalizator oraz dokonać obrotu w kierunku zaznaczonym strzałką (kolejność na rysunku).

kliknij, aby powiększyć

UWAGA! Sygnalizator optyczny SO-Pd12 powinien być montowany poprzez puszkę instalacyjną PIP-3AN.

Dane techniczne

Typ sygnalizatora optyczny
Napięcie zasilania 24 V DC
Pobór prądu w stanie spoczynku 0 mA
Pobór prądu w stanie alarmowania <150 mA
Stopień ochrony zapewniony przez obudowę IP53D
Masa ~170 g
Wymiary Ø 115×95 mm
Współpracująca puszka instalacyjna PIP-3AN

Dodatkowe

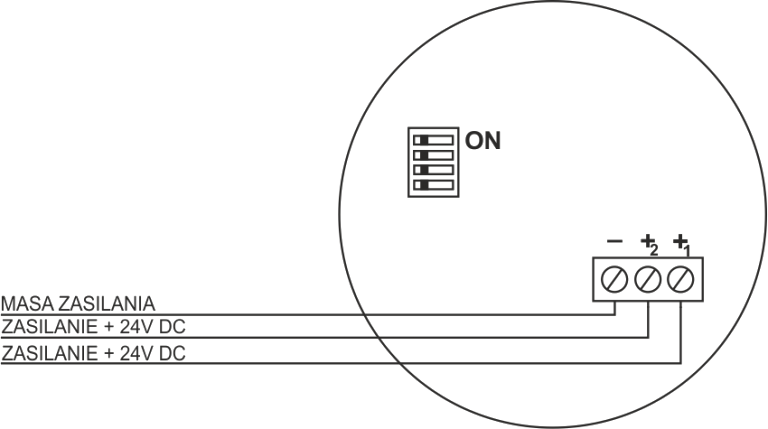

Schemat połączeń sygnalizatora SO-Pd12

kliknij, aby powiększyć



Nr. Opis 1234
1 Światło ciągłe 1111
2 Sygnalizacja przerywana (okres 1 s) 1110
3 Sygnalizacja przerywana (okres 0,5 s) 1101
4 Sygnalizacja przerywana (okres 0,25 s) 1100
5 Sygnalizacja błyskowa (stroboskop) 1011
6 Sygnalizacja obrotowa (kogut) 1010
7 Sygnalizacja obrotowa, przerywana 1001
8 Sygnalizacja obrotowa, uzupełniana 1000
9 Sygnalizacja krzyżowa 0111
10 Sygnalizacja sekwencyjna (3x sygnalizacja przerywana + 4x sygnalizacja obrotowa) 0110
11 Sygnalizacja sekwencyjna (5x sygnalizacja obrotowa + sygnalizacja błyskowa) 0101
12 Sygnalizacja narastająca 0100
13 Sygnalizacja narastająco-malejąca 0011
14 Sygnalizacja błyskowa oraz narastająca 0010
15 Sygnalizacja pseudolosowa 0001
16 Program demonstracyjny 0000

WIDEO przedstawiające program demonstracyjny

Wideo

W poniższym wideo:

  • program demonstracyjny (możliwe do uzyskania efekty świetlne)

FAQ

Sygnalizator optyczny SO-Pd12 / Poznaj najczęściej zadawane pytania i odpowiedzi odnośnie tego produktu

Twoje pytania, nasze odpowiedzi: Niezależnie od tego, czy jesteś nowym użytkownikiem, czy stałym klientem, nasza baza odpowiedzi zawiera bogactwo informacji, które pomogą Ci lepiej zrozumieć nasze produkty. Odkryj odpowiedzi opracowane przez naszych ekspertów.

Jaki wpływ ma przekrój przewodów na spadki napięć?

Im większy przekrój żył przewodu, tym niższa jego rezystancja, a co za tym idzie mniejsze spadki napięć. Przykładowo przewód HDGs 1x2x1,5 mm2 posiada rezystancję żył R = 12,1 Ω/km, podczas gdy przewód HTKSH 1x2x2,5 mm2 posiada rezystancję żył 7,41 Ω/km. W celu obliczenia spadku napięć należy wziąć pod uwagę długość linii oraz założyć współczynnik bezpieczeństwa związany z długością przewodu, który może zostać objęty pożarem (wzrost jego rezystancji).

Jaki jest wpływ temperatury na rezystancję żył?

Rezystancja przewodów zmienia się w funkcji temperatury. Zgodnie z krzywą ISO temperatura przewodu PH30, pracującego w warunkach pożaru wyniesie po 30 minutach 822°C, a jego rezystancja wzrośnie 4,5x! Temperatura przewodu PH90 po czasie 90 minut wyniesie ok. 955°C, a jego rezystancja wzrośnie prawie 5,3x! Należy to uwzględnić w trakcie projektowania instalacji oraz przyjąć odpowiednie współczynniki bezpieczeństwa. Rezystancja przewodu ma bowiem wpływ na spadki napięć, a co za tym idzie na to czy urządzenie zadziała w warunkach zagrożenia, czy też nie. Spadki napięć można zniwelować, zwiększając, przekrój żył.

Jak czytać i co oznacza kod IP?

Stopnie ochrony zapewnianej przez obudowy (kod IP) to pełna nazwa normy PN-EN 60529. Znaleźć można w niej klasyfikację stopni ochrony zapewnianych przez obudowy urządzeń elektrycznych o napięciu znamionowym do 72,5 kV.

Kod składa się z:

  • pierwszej cyfry charakterystycznej (przed wnikaniem obcych ciał stałych)
  • drugiej cyfry charakterystycznej (przed wnikaniem wody)
  • litery dodatkowej (przed dostępem do części niebezpiecznych)
  • litery uzupełniającej (informacje uzupełniające)

Przykładowo wg norm EN 54-3, EN 54-23 zewnętrzne sygnalizatory pożarowe (typu B) muszą zapewnić ochronę IP33C. Oznacza to, że obudowa zapewnia ochronę przed:

  • dostępem do części niebezpiecznych narzędziem (próbnik 2,5 mm)
  • ciałami obcymi o średnicy 2,5 mm i większej
  • natryskiwaniem wodą (pod dowolnym kątem do 60° od pionu)

Jak obliczyć potrzebną pojemność akumulatorów do zasilacza?

Wymaganą pojemność K [Ah] akumulatora/-ów można obliczyć ze wzoru:

K=1,25*(I1*t1+I2*t2)

Gdzie:

K – wymagana pojemność, w amperogodzinach (Ah)

t1 – czas podtrzymania, w godzinach (h)

t2 – czas alarmowania, w godzinach (h)

I1 – prąd całkowity, który pobiera instalacja systemu sygnalizacji pożarowej w przypadku uszkodzenia źródła energii, w amperach (A)

I2 – prąd całkowity, który pobiera instalacja systemu sygnalizacji pożarowej podczas alarmowania, w amperach (A)

Czy w sygnalizatorach SO-Wd, SO-Pd jest możliwość wykonania części optycznej w innym kolorze?

Tak, istnieje taka możliwość, jest to jednak uzależnione od ilości zamówionych sygnalizatorów, obowiązuje również inna cena wyrobu. W przypadku zainteresowania prosimy o przesłanie zapytania na adres [email protected].
